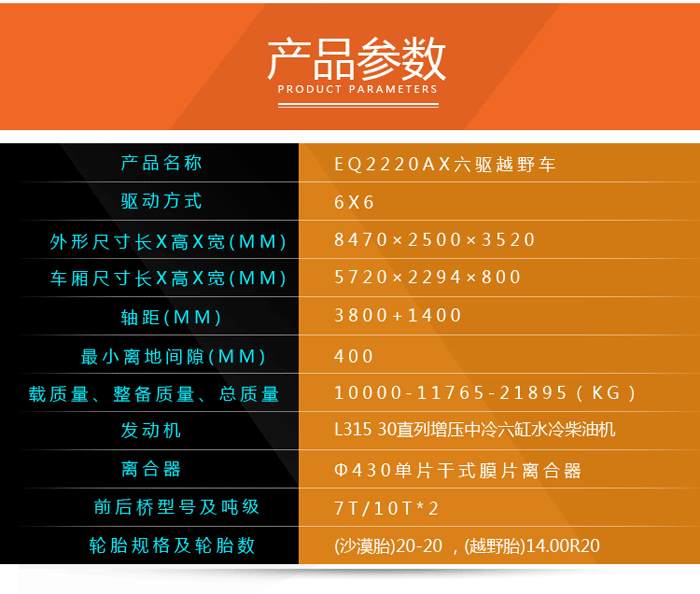

产品名称及型号

Product name and model

EQ2220AX

驱动方式

Drive mode

6×6

尺寸参数

Size parameters

外形尺寸 长×宽×高(mm)

Overall dimensions: length×width×height(mm)

8470×2500×3520

货箱内部尺寸 长×宽×高(mm)

Container inside dimension: length×width×height(mm)

5720×2294×800

轴距（mm）

Wheel base（mm）

3800+1400

轮距(前/后)(mm)

Tread(Front/Rear)(mm)

2110(越野胎)/2150(沙漠胎)

2110(Cross-country tire)/2150(Desert tire)

前悬/后悬(mm)

Front overhang /Rear overhang (mm)

1770/1500

接近角/离去角(o)

Approach angle /Departure angle (o)

30/22

最小离地间隙(mm)

Minimum ground clearance(mm)

400

油箱容积(L)

Oil tank capacity (L)

400

性能参数

Performance parameters

最高车速(km/h)

Maximum speed (km/h)

75

最小转弯直径(m)

Minimum turning diameter(m)

21

最大爬坡度(%)

Maximum gradability (%)

60

质量参数

Mass parameter

整备质量(kg)

Unladen mass (kg)

11765

额定载质量(kg)

Rated load mass (kg)

10000

总质量(kg)

Gross mass(kg)

21895

发动机

Engine

型式及类别

Model and variety

直列增压中冷六缸水冷柴油机

Straight inter-cooled 6-cylinder water-cooled diesel engine

型号

Model

L315 30

生产企业

Manufacturer

东风康明斯公司

Dongfeng Cummmins Co., Ltd.

排量（ml）

Discharge capacity（ml）

8900

燃料种类

Fuel type

柴油

Diesel

额定功率/转速(kW/r/min)

Rated power /speed (kW/r/min)

228/2100

最大扭矩/转速(N.m/r/min)

Maximum torque /speed (N.m/r/min)

1200/1100-1400

缸径×行程(mm×mm)

Cylinder diameter×travel route(mm×mm)

114×144.5

压缩比

Compression ratio

16.6:1

离合器

Clutch

型号及型式

Model and type

单片干式膜片离合器

Dry single disc clutch

生产企业

Manufacturer

东风汽车有限公司

Dongfeng Motor Company Limited

操纵方式

Control mode

液压远距离操纵

Hydraulic remote control

磨擦片直径(mm)

Wearing piece diameter (mm)

φ430

变速箱

Transmission

操纵方式

Control mode

单杆操纵

Single stem control

前进档位数

Forwardgear digit

9

速比

Speed ratio

12.6 8.39 6.31 4.46 3.43 2.45 1.874 1.35 1.0 R 11.02

分动箱

Auxiliary box

型号

Model

高低档 带差速锁

High low，Differential lock

速比

Speed ratio

0.89 1.536

车架

Frame

结构型式

Structure type

铆接结构

Riveted structure

纵梁断面尺寸(mm)

Longitudinal beam cross dimensions (mm)

300x80x(8+8)

电器

Electrical appliances

电器线路电压(V)

Electrical appliance line voltage(V)

24

蓄电池型号\数量

Accumulator model\quantity

180A.h 两个

180A.h 2 pieces

发电机 电压/电流

Generator Voltage/Current

28V,70A

车身

Body

型号

Model

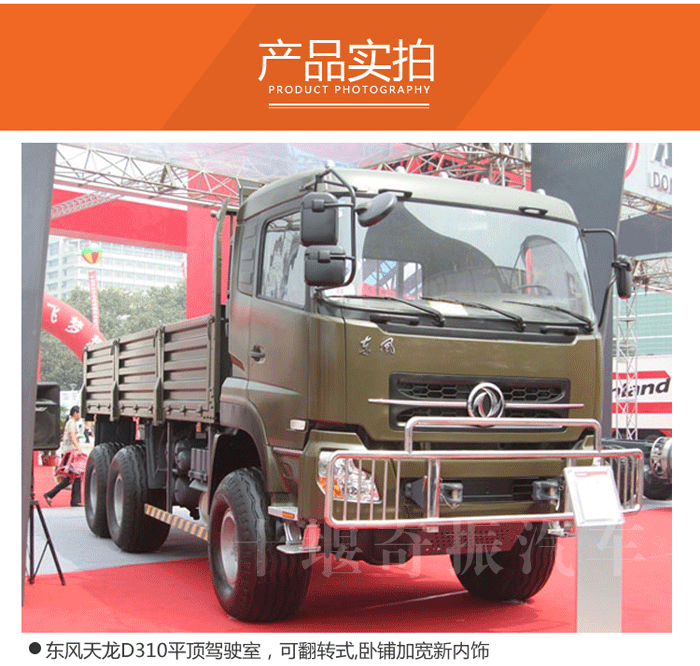

D310平顶驾驶室

D310flat-roofed cab

型式

Type

可翻转式,卧铺加宽新内饰

Convertible, widened sleeper with new decoration

生产企业

Manufacturer

东风商用车公司

Dongfeng Commercial Vehicle Company

驾驶室准乘人(人)

Number of passengers in the cab (number)

2

底盘

Chassis

型号类别

Modeland type

EQ2220AXJ

轴数及轮胎

Number of axles and tire

轴数

Number of axles

3

轮辋型号

Wheel felloe model

（沙漠胎）14.00-20 （ 越野胎）10:00W-20

（Desert tire）14.00-20 （ Cross-country tire）10:00W-20

轮胎规格及轮胎数

Tire specification and tire number

（沙漠胎）20-20 （越野胎）14.00R20 4+1

（Desert tire）20-20 （Cross-country tire）14.00R20 4+1

转向器

Redirector

转向型式

Steering type

动力转向

Power steering

前桥

Frontgear

型式

Type

铸造桥壳带轮边减速，轮间差速锁

Cast rigid axle housing with hub reduction gear，Differential lock wheels

额定载荷（t)

Rated load（t)

7T级

Grade 7T

中后桥

Middle Reargear

型式

Type

铸造桥壳带轮边减速，轮间差速锁,，轴间差速锁

Cast rigid axle housing with hub reduction gear，Differential lock wheels ，Between shaft differential lock

主减速比

Major reduction ratio

6.734

额定载荷（t)

Rated load（t)

10TX2级

Grade 10 X2 T

制动系统

Braking system

行车制动型式

Auto brake type

双回路气制动

2-circuit air braking

行车制动助力型式

Auto brake boost type

气压伺服助力

Pneumatic servo boost

制动力调节型式

Brake power adjustment type

手动

Manual

制动器型式

Brake type

鼓式

Drum type

驻车制动型式

Parking brake type

弹簧制动

Spring brake

应急制动型式

Emergency brake type

弹簧制动

Spring brake

悬架

Overhang frame

前

Front

型式

Type

钢板弹簧

Road spring

钢板弹簧片数

Number of road springs

9

后

Rear

型式

Type

钢板弹簧

Road spring

钢板弹簧片数

Number of road springs

10
